Microscop din camera web

Cu o camera web VGA (model cu focalizare manuala) putem face un microscop foarte util atunci cand lucram cu SMD-uri

Am scos suportul camerei si am fixat-o intr-o lupa cu brat, la care am scos partea cu lupa. Am rotit inelul cu lentila la maximum in afara, pentru a obtine imagini clare cat mai de aproape.


Imagini capturate de camera. Am pus si un batz de chibrit pentru comparatie.






Un mic film cu celebrul "blinky" in actiune ;-)

STM8L Discovery

Aveam de mai multa vreme o placa STM8S Discovery (pe care oricum n-am prea folosit-o la nimic...) si ma tot uitam la o alta, tot de la STMicroelectronics. Duminica noaptea am comandat-o de la Farnell STM8L Discovery si, dupa cum m-am obisnuit cu transportul lor prin UPS, astazi pe la ora 13 ajungea pachetul la mine :)

Caracteristici:
■ STM8L152C6T6 microcontroller, 32 KB Flash, 2 KB RAM, 1 KB EEPROM in 48-pin LQFP
■ On-board ST-Link with selection mode switch to use the kit as a stand-alone ST-Link (with SWIM connector for programming and debugging)
■ Two red LEDs; LD1 for USB communication, LD2 for 3.3 V power on
■ Designed to be powered by USB or an external supply of 5 V or 3.3 V
■ Can supply target application with 5 V and 3 V
■ Two user LEDs, LD3 and LD4 (green and blue)
■ Two push buttons (User and Reset)
■ IDD current measurement
■ LCD 28-pin DIP (24 segments, 4 commons)
■ Extension header for all QFP48 I/Os for quick connection to prototyping board for easy probing

Pagina oficiala STM8L Discovery unde gasiti exemple, biblioteci, documentatie etc.

Ce m-a impresionat la ea cel mai mult:
- consumul extrem de redus (vezi imaginile de mai jos)
- LCD-ul (imi plac caracterele care se obtin cu 14 segmente)

Pretul este de 33 de lei, la care se adauga TVA 24% si transport :)

Licenta cu care vine este insa extrem de restrictiva... Partea care imi place cel mai mult din ea este: "The Evaluation Product is addressing only skilled and training technical people for laboratory usage" ;-)

Pentru familia STM8 gasim un compilator gratuit (limitat la 32KB, cat us si controlerele de pe Discovey) la Raisonance (necesita inregistrare gratuita, prin internet).

Sa vedem cateva imagini

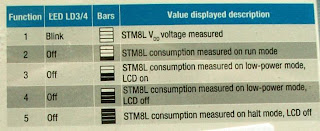

In firmware-ul demo sunt 5 moduri de functionare

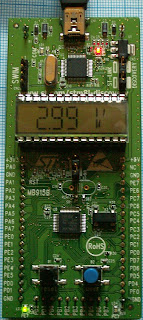

Sa vedem 4 dintre aceste moduri






In pachet mai erau si altele, urmeaza sa postez despre ele cand voi avea ceva mai mult timp...

Simulator Arduino pentru iPhone

Simulatorul este compatibil cu iPhone, iPod touch si iPad. Sistemul de operare trebuie sa fie iOS 3.1.3 sau mai nou.

Ca pret este destul de bun pentru ce pare sa faca ;-)
Zic "pare" pentru ca oricum nu am niciunul dintre dispozitivele de mai sus ca sa-l pot incerca... astept versiunea pentru Android...

Arduino Simulator - iTunes

Arduino Simulator - pagina oficiala

Lansare Arduino Ethernet

In sfarsit, a aparut si Arduino Ethernet de care se tot vorbea...


Sursa imaginii: arduino.cc

Microcontrolerul de pe placa este un ATmega328P. W5100 TCP/IP Embedded Ethernet Controller (cel de pe shield-ul oficial de Ethernet) este si el pe placa.
Numarul pinilor disponibili pentru alte aplicatii se reduce la 9, dintre care 4 cu iesire PWM.
Mufa MagJack (RJ45) permite Power over Ethernet, dar nu direct, ci cu un modul suplimentar.
Programarea se poate face fie prin conectorul "obisnuit" cu 6 pini (cu ajutorul unui programator extern ISP), fie prin conectorul serial cu 6 pini (cu un cablu FTDI USB).

Pretul din magazinul oficial Arduino este de 40 euro, la care se adauga TVA si transport. In plus mai avem nevoie de cablul FTDI sau de programatorul extern.

Arduino Webserver - HTML form

NOTE for English-speaking visitors: Download source code (.PDE) from here. The rest of this post is in Romanian ;-)

Descarca sursa

Exemplul WebServer din kit-ul Arduino ne permite sa vedem o pagina web cu valori.
Ce facem cand vrem sa si trimitem la Arduino ceva, de exemplu un text?

Am folosit un Arduino Duemilanove cu shield-ul Ethernet de la DFRobot.

Initial


Formularul completat dar netrimis


Formularul trimis


Verificam rezultatul ;-)

Concurs MSP430

In numarul pe iulie-august al revistei Electronica AZI gasim un concurs la care putem castiga un kit de dezvoltare EZ430-Chronos! Ce spun ei:

ECAS ELECTRO deschide un concurs de idei pentru aplicaţii bazate pe microcontrolere din familia MSP430.
Orice idee cât mai ori­ginală, din orice domeniu, are şanse de a fi desemnată şi premiată.
Cele 4 idei din top, într-un clasament care va fi făcut de specialişti, vor fi premiate cu câte un ceas eZ430-Chronos Wireless Dev Kit, de la Texas Instruments. Participanţii pot trimite scheme bloc, organigrame, scheme detaliate, poze cu aplicaţiile lor, observaţii.

Succes ;-)
